【圖】LM339引腳圖及引腳功能描述
(2023/10/23 11:00:00)
LM339引腳圖及引腳功能描述
采用雙列直插14 腳塑料封裝（DIP14）和微形的雙列14 腳塑料封裝（SOP14）
采用雙列直插14 腳塑料封裝（DIP14）和微形的雙列14 腳塑料封裝（SOP14）

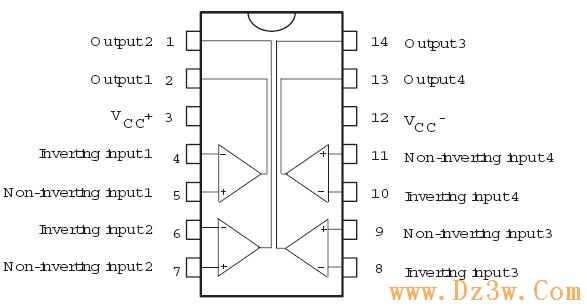

內部結構圖
LM339引腳功能排列表：
|
| 引腳功能
| 符號
| 引
| 引腳功能
| 符號
|
| 1
| 輸出端2
| OUT2
| 8
| 反向輸入端3
| 1N-(3)
|
| 2
| 輸出端1
| OUT1
| 9
| 正向輸入端3
| 1N+(3)
|
| 3
| 電源
| VCC +
| 10
| 反向輸入端4
| 1N-(4)
|
| 4
| 反向輸入端1
| 1N-(1)
| 11
| 正向輸入端4
| 1N+(4)
|
| 5
| 正向輸入端1
| 1N+(1)
| 12
| 電源
| Vcc-
|
| 6
| 反向輸入端2
| 1N-(2)
| 13
| 輸出端4
| OUT4
|
| 7
| 正向輸入端2
| OUT2(2)
| 14
| 輸出端3
| OUT3
|
