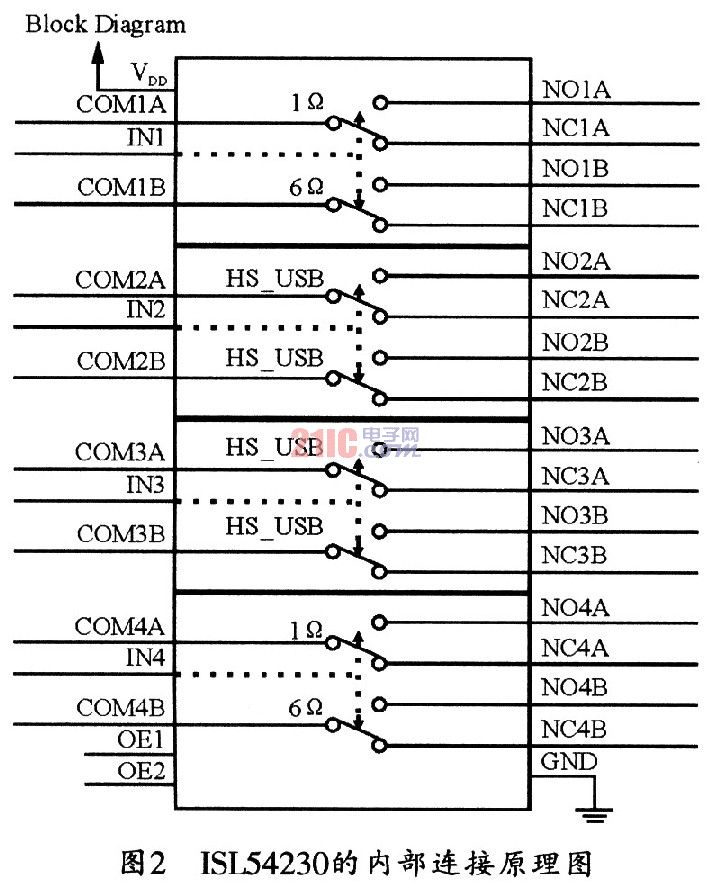

ISL54230開關芯片采用TQFN小型封裝，圖1所示是其引腳排列圖。圖2為其內部連接功能圖。芯片各引腳的功能如下：

OE1，OE2：分別為1、2通道開關的使能控制端；

IN1～IN4：分別為l～4通道開關輸入選擇端；

COM_lA，COM_2A：分別為HS開關通道l和通道2的公共A端；

COM_1B，COM_2B：分別為HS開關通道1和通道2的公共B端；

COM_3A，COM_4A：分別為6Ω開關通道3和通道4的公共A端；

COM_3B，COM_4B：分別為1Ω開關通道3和通道4的公共B端；

NC_1A(B)～NC_4A(B)：8個常閉開關端；

NO_1A(B)～NO_4A(B)：8個常開開關端；

VDD：電源端口；

GND：接地端。
