能自動穩幅的振蕩電路原理圖
能自動穩幅的振蕩電路原理圖
能自動穩幅的振蕩電路原理圖

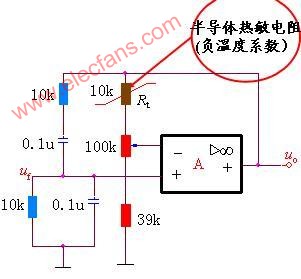

工作原理：起振時Rt較大 使A>3,易起振。
當uo幅度自激增長時， Rt減小，A減小。
當uo幅度達某一值時， A→3。
當uo進一步增大時， RT再減小 ,使A<3。
因此uo幅度自動穩定于某一幅值。

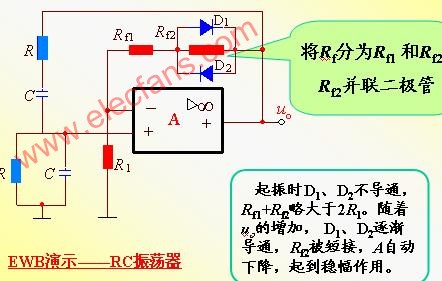

起振時D1、D2不導通，Rf1+Rf2略大于2R1。隨著uo的增加， D1、D2逐漸導通，Rf2被短接，A自動下降，起到穩幅作用。
