【圖】LA42352內部結構及引腳圖
(2023/10/1 7:00:00)
LA42352內部結構及引腳圖
LA42352內部結構及引腳圖
LA42352內部結構及引腳圖

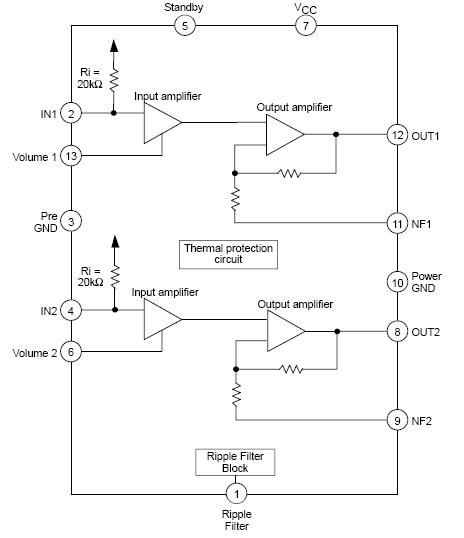

LA42352引腳圖，方框圖
引腳功能：
1 ripple filter紋波濾波器
2 1 IN 信號輸入
3 PRE GND 前置放大器接地
4 2 IN 信號輸入
5 standby 待機
6 2 直流音量控制
7 VCC電源+
8 2 OUT輸出
9 負反饋
10 PWR GND接地
11 負反饋
12 1 OUT輸出
13 1 直流音量控制
