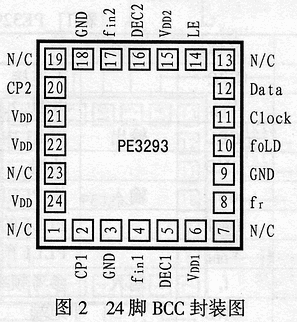

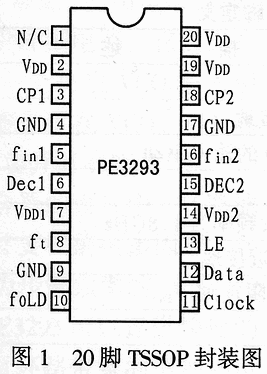

ＰＥ３２９３具有圖１和圖２所示的兩種封裝形式其中 ２４腳ＢＣＣ封裝只比２０腳ＴＳＳＯＰ封裝多４個保留引腳，其余引腳的引腳定義均相同，表１所列是２０腳ＴＳＳＯＰ封裝的引腳定義。
表1 PE3293（以20腳TSSOP封裝為例）的引腳定義
序 號
| 名 稱
| 類 型
| 功 能 描 述
|
1
| N/C
| 不連接
| |
2
| VDD
| 電源，2.7～3.3V，需用一個電容就近旁路接地
| |
3
| CP1
| 輸出
| PLL1內部的脈沖成形輸出，用作外部VCO的輸入驅動
|
4
| GND
| 地端
| |
5
| fin1
| 輸入
| 從PLL1（RR）VCO來的預分頻器輸入，最大頻率為1.8GHz
|
6
| Dec1
| PLL1的電源去耦端，有必要用一個電容就近接地
| |
7
| VDD1
| PLL1預分頻器的電源，一般經3.3kΩ的電阻連到VDD
| |
8
| fr
| 輸入
| 參考頻率輸入
|
9
| GND
| 地端
| |
10
| f0LD
| 輸出
| 復用器輸出，包括PLL1和PLL2主計數器或參考計數器輸出/時鐘檢測信號，以及移位寄存器移出數據
|
11
| Clock
| 輸入
| CMOS時鐘輸入，在時鐘信號的上升沿，各種計數器的串行數據將送入21bit的移位寄存器
|
12
| Data
| 輸入
| 二進制串行數據輸入，為CMOS輸入數據，MSB先，2bit的LSB為控制比特
|
13
| LE
| 輸入
| 負載使能CMOS入，當LE為高時，21bit的串行移位移位寄存器中的數據字將被送入相應的四個鎖存器之一中（由控制比特決定）
|
14
| VDD2
| 輸出
| PLL1預分頻器的電源，使用時經3.3kΩ的電阻連到VDD0
|
15
| Dec2
| 輸出
| PLL1的電源去耦端，有必要用一個電容就近接地
|
16
| fin2
| 輸入
| 從PLL1（IF）VCO來的預分頻器輸入，最大頻率為500MHz
|
17
| GND
| 地端
| |
18
| CP2
| 輸出
| PLL1內部的脈沖成形輸出，用作外部VCO的輸入驅動
|
19
| VDD
| 2.7～3.3V電源，需經一個電容就近接地
| |
20
| VDD
| 電源，2.7～3.3V，需經一個電容就近接地
|
