【圖】MAX6691引腳圖
(2023/9/14 17:59:00)

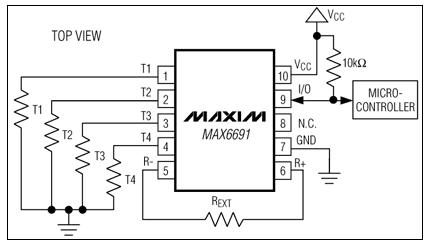

MAX6691引腳圖
MAX6691引腳圖
MAX6691采用１０腳μＭＡＸ封裝，其引腳說明如表１所列。
表1 MAX6691引腳功能描述
MAX6691引腳圖
MAX6691采用１０腳μＭＡＸ封裝，其引腳說明如表１所列。
表1 MAX6691引腳功能描述
引腳序號
| 名 稱
| 功 能 描 述
|
1
| T1
| 外接熱敏電阻RT1
|
2
| T2
| 外接熱敏電阻RT2
|
3
| T3
| 外接熱敏電阻RT3
|
4
| T4
| 外接熱敏電阻RT4
|
5
| R-
| 固定電阻REXT低電位端，外接REXT
|
6
| R+
| 基準電壓輸出端，外接REXT
|
7
| GND
| 電源地
|
8
| N.C.
| 空腳
|
9
| I/O
| I/O端口
|
10
| VCC
| 正電源（3.0V～5.5V）
|
