　　常見的數碼管由七個條狀和一個點狀發光二極管管芯制成，如附圖1-39所示，根據其結構的不同，可分為共陽極數碼管和共陰極數碼管兩種。　

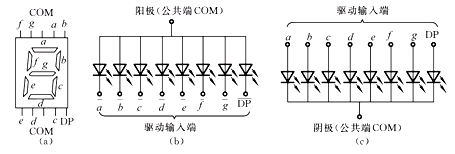

　　附圖1-39 LED數碼管內、外結構圖及管腳分布圖

　　數碼管中各段發光二極管的伏安特性和普通二極管類似，只是正向壓降較大，正向電阻也較大。在一定范圍內，其正向電流與發光亮度成正比。由于常規的數碼管起輝電流只有1～2 mA，最大極限電流也只有10～30 mA，所以它的輸入端在5 V電源或高于TTL高電平(3.5 V)的電路信號相接時，一定要串加限流電阻，以免損壞器件。
