SA60內部電路框及各引腳功能
SA60內部電路框及各引腳功能

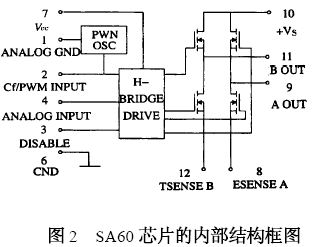

SA60的內部結構框如圖2所示。電路共有12個引腳,其中10、7兩腳分別是H橋和PWM及橋的驅動級電源端;9、11為功率信號輸出端,其輸出波形與輸入信號的關系是:9腳輸出PWM信號的占空比隨輸入信號電壓的增加而增大,11腳卻反之;1、6腳為接地端,前者是模擬接地端,后者是功率接地端;8、12端可以直接接功率地,也可以通過一個電阻接地,作為限流感用,該端的電壓最大值為±2V;2、4兩端分別是模擬和數字控制信號的輸入端。
SA60內部電路框及各引腳功能
SA60的內部結構框如圖2所示。電路共有12個引腳,其中10、7兩腳分別是H橋和PWM及橋的驅動級電源端;9、11為功率信號輸出端,其輸出波形與輸入信號的關系是:9腳輸出PWM信號的占空比隨輸入信號電壓的增加而增大,11腳卻反之;1、6腳為接地端,前者是模擬接地端,后者是功率接地端;8、12端可以直接接功率地,也可以通過一個電阻接地,作為限流感用,該端的電壓最大值為±2V;2、4兩端分別是模擬和數字控制信號的輸入端。
