LMD18245 內部結構及引腳功能
LMD18245內部結構及引腳功能

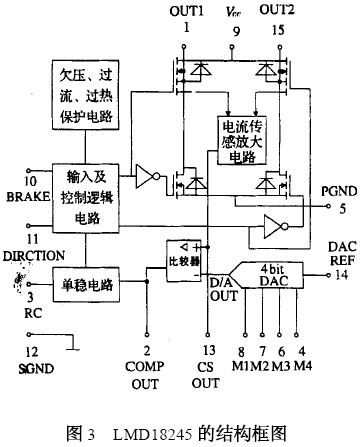

LMD18245的內部結構框圖如圖3所示。9腳是電源端;1、15腳功率橋的輸出端;12、5腳分別是信號地和功率電路接地端;4、6、7、8是D/A轉換器的二進制數據輸入端,其中4腳為二進制數的最高位;10腳是緊急停止控制端,高電平有效;11腳為方向邏輯輸入端;3腳上聯接一個并聯的RC網絡,可將單穩脈沖寬度設置為:1.1RC秒。此外,該芯片還提供了電流傳感器放大輸出端(13腳),比較信號輸出端(2腳),和數模轉換參考電壓輸入端(14腳)。
LMD18245內部結構及引腳功能
LMD18245的內部結構框圖如圖3所示。9腳是電源端;1、15腳功率橋的輸出端;12、5腳分別是信號地和功率電路接地端;4、6、7、8是D/A轉換器的二進制數據輸入端,其中4腳為二進制數的最高位;10腳是緊急停止控制端,高電平有效;11腳為方向邏輯輸入端;3腳上聯接一個并聯的RC網絡,可將單穩脈沖寬度設置為:1.1RC秒。此外,該芯片還提供了電流傳感器放大輸出端(13腳),比較信號輸出端(2腳),和數模轉換參考電壓輸入端(14腳)。
