74LS686,CC4585引腳圖及功能表
74LS686,CC4585引腳圖及功能表
74LS686 為8位數值比較器、CC4585為4位數值比較器等等。圖4.22（a）為74LS686管腳排列圖，圖4.22（b）為CC4585管腳排列圖。74LS686功能表如表4.13所示。

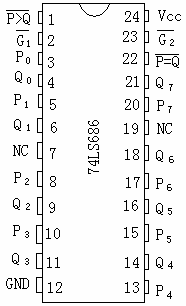

圖4.22 數值比較器管腳排列圖
74LS686,CC4585引腳圖及功能表
74LS686 為8位數值比較器、CC4585為4位數值比較器等等。圖4.22（a）為74LS686管腳排列圖，圖4.22（b）為CC4585管腳排列圖。74LS686功能表如表4.13所示。
圖4.22 數值比較器管腳排列圖

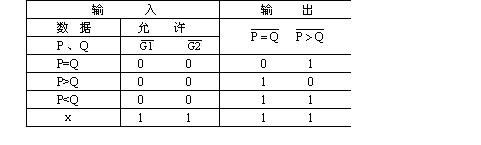

表4.13 74LS686功能表
174LS686可以對兩個8位數進行逐位比較。由表4.13可以看出，當P=Q輸出端為低電平時表示兩個8位數完全相等；當P>Q輸出端為低電平時表示P8位數大于Q8位數；當兩個輸出端都輸出高電平（即不相等，也不大于）時表示P8位數小于Q8位數。
G1和G2 為控制端，低電平有效。即G1 ＝ G2＝0時比較器正常工作， G1 ＝ G2 ＝1時比較器不工作。
圖4.22（b）中的CC4585為4位數值比較器。為了擴展邏輯功能，設計了低位比較輸入端。內部結構要求，只比較兩個4位數時，要求“輸入A<B”＝0、“輸入A＝B”＝1、“輸入A>B”＝1。
