徐拉格三相并聯勵磁電動機

徐拉格三相并聯勵磁電動機

2 . 1 原理和結構

這種電動機可以看作是由繞線式三相感應電動機和其二次勵磁組成，采用轉子供電方式的并勵換向器電動機。一次繞組裝在轉子上，通過滑環接于三相交流電源。二次繞組裝在定子上，三個繞組組成三相繞組，各繞組的兩端分別與電刷接于 aa'',bb'',cc''。蘭次繞組裝在一次繞組同一槽內，和換向器連接。

電刷移動裝置可調整整流子上互差2∏/3 電角度的三個電刷a,b,c和另三個對應的a'',b'',c''之間的開角（間隔）。



圖7.4 徐拉格電動機原理

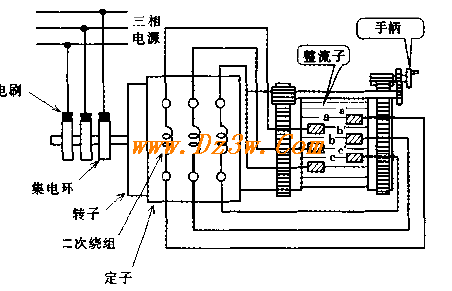

圖7.5 徐拉格電動機接線圖

2 . 2 電刷間隔和轉速

電刷間隔三組同時改變時，二次繞組的電壓將變化，電刷間隔寬，則轉速較同步轉速低；若電刷間隔縮小，以致兩個電刷在整流子上緊并在一起(0度) ，即形成短路，則以同步速旋轉。若進一步移動電刷使加于二次繞組的電壓反相，則可以大于同步速旋轉。

7 。 2 。 3 特性



1). 效率和功率因數都

2). 起動特性好；

3). 轉速任調；

4). 有恒定速度特性；

5). 結構復雜，價格高。

2 . 4 用途

印刷機械，紡機，卷揚機等，造紙機械，精用途廣。
