【圖】2n3904參數,2n3903參數及代換
(2012/2/1 0:41:00)
2n3904參數,2n3903參數及代換
2n3904參數，2n3904引腳圖
產品型號:,TO-226_straightlead.jpg)
2N3904
類型:NPN
集電極－發射集最小雪崩電壓Vceo(V):40
集電極最大電流Ic(max)(mA):0.200
直流電流增益hFE最小值(dB):100
直流電流增益hFE最大值(dB):300
最小電流增益帶寬乘積Ft(MHz):250
封裝/溫度(℃):TO92/-55~150
2n3904參數，2n3904引腳圖
產品型號:
2N3904 類型:NPN
集電極－發射集最小雪崩電壓Vceo(V):40
集電極最大電流Ic(max)(mA):0.200
直流電流增益hFE最小值(dB):100
直流電流增益hFE最大值(dB):300
最小電流增益帶寬乘積Ft(MHz):250
封裝/溫度(℃):TO92/-55~150
2N3903/2N3904 NPN小功率三極管,可與2N3906/2N3905做互補對稱管.
2N3903 電流增益帶寬積250MHZ 放大倍數 50-200 代換
2N3904 電流增益帶寬積300MHZ 放大倍數 100-400

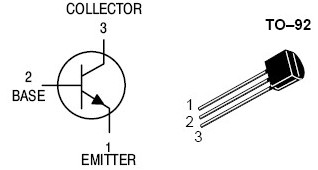

外形及引腳圖
參數 管腳838電子
| 符號
| 數值
| 單位
| |
集電極-發射極電壓
| VCEO
| 40
| V
| |
集電極-基極電壓
| VCBO
| 60
| V
| |
發射極-基極電壓
| VEBO
| 6.0
| V
| |
集電極電流-連續
| Ic
| 200
| mA
| |
器件耗散
| @ TA = 25℃
| PD
| 625
| mW
|
Derate above 25℃
| 5.0
| mW/℃
| ||
操作和存儲結溫范圍
| TJ,Tstg
| –55 to +150
| ℃
| |
