圖解LED光色測量方法
圖解LED光色測量方法
圖解LED光色測量方法
一、引言
發光二極管（led）作為新興的發光體，具有電光效率高、體積小、壽命長、電壓低、節能和環保等優點，是下一代照明器件的不二之選。LED的發展受到國內外的普遍關注，新產品、新技術層出不窮。近年來，LED產業發展迅速，光效不斷增加，亮度不斷提高，如今，LED已經滲透到了大量的應用場合，尤其是白光LED技術的不斷進步，LED在照明領域的應用也已經越來越普及。

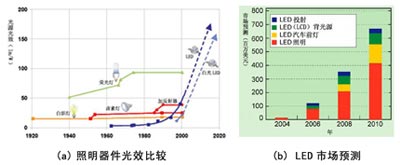

圖1：LED產業的發展
1、LED的工作原理
發光二極管（LED）是一種能把電能轉化為光能的固體器件，它的結構主要由PN結芯片、電極和光學系統等組成。LED的基本的工作原理是一個電光轉換過程，當一個正向偏壓施加于PN結兩端，由于PN結勢壘的降低，P區的正電荷將向N區擴散，N區的電子也向P區擴散，同時在兩個區域形成非平衡電荷的積累。由于電流注入產生的少數載流子是不穩定的，對于PN結系統，注入到價帶中的非平衡空穴要與導帶中的電子復合，其中多余的能量將以光的形式向外輻射，電子和空穴的能量差越大，產生的光子的能量就越高。能量級差大小不同，產生光的頻率和波長就不同，相應的光的顏色就不同。

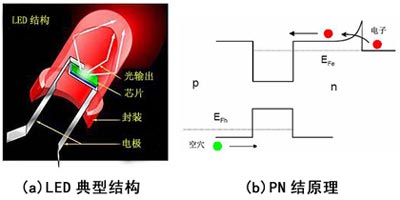

圖2：LED的工作原理

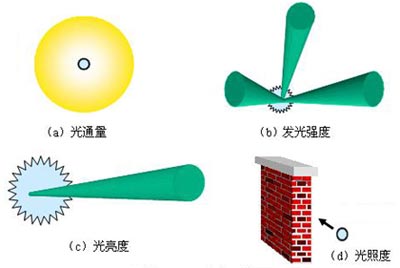

2、LED的光參數
（1）光通量
光通量是光源在單位時間內發出的光量，也即輻射功率（或輻射通量）能夠被人眼視覺系統所感受到的那部分有效當量。光通量的符號為Φ，單位為流明（lm）。根據光譜輻射通量Φ（λ），由下式可確定光通量。
式中V（λ）為相對光譜光視效率，Km為輻射的光譜光視效能的最大值，單位為lm/W，1977年由國際計量委員會確定Km值為683lm/W（λm=555nm）。
（2）光強度
光源在給定方向上的發光強度是該光源在該方向的立體角元dΩ內傳輸的光通量dΦ除以該立體角元之商，即：
發光強度的單位是坎德拉（cd），1cd=1lm/1sr。空間各個方向的光強之和就是光通量。
（3）光亮度
光源發光表面上某一點處的亮度是該面元dS在給定方向上的發光強度除以該面元在垂直于給定方向的平面上的正投影面積之商，即：
單位為坎德拉每平方米（cd/㎡）。當發光表面與測量方向垂直時，則cosθ=1。
（4）光照度
表面上一點的照度是入射在包含該點面元上的光通量dΦ除以該面元面積dS之商。即：
單位為勒克斯（lx），1lx=1lm/㎡。
（5）其它

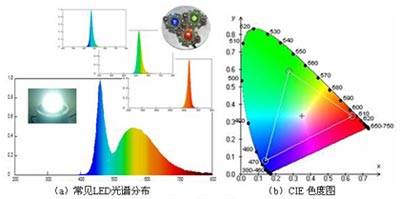

光譜、色品坐標、主波長和色純度、色溫和相關色溫、顯色性和顯色指數等。
圖4：其他參數
3、LED光色測量的必要性
（1）避免危害
LED與傳統的照明燈不同，它具有點光源、高亮度、窄光束輸出等特點。當LED應用于照明器具時，如果對出光角不加嚴格的控制就會產生強烈的眩光，某些高亮度LED產品甚至會對人體造成一定的光輻射危害。光色測量可為LED的安全使用提供指導。
（2）促進LED產業的發展
LED的光色測量能提供大量的實驗數據，可作為判定LED產品合格與否的標準，并可為改進LED的設計、制造提供依據。
三、LED的光輻射安全性測試與評價
近年來，LED的光輻射安全受到越來越多的關注，因此本文也對此作一下簡單介紹。
浙江大學三色儀器有限公司在國內首先開展了光輻射安全測試的研究，并與國家電光源檢測中心共同起草了非相干光源的光生物安全性國家標準。目前，浙大三色在LED的光輻射安全測試方面又取得新的進展，為Philips公司進行了照明LED測試工作，研究完成了具有中國自主知識產權的LED輻射安全檢測系統。下面以我們做的測試實例介紹一下LED光輻射安全性測試與評價的大體過程。
1、被測白光LED
（1）LED工作條件
燈管電流0.417A，電壓12V直流，功率5W。
（2）實物圖與光譜分布

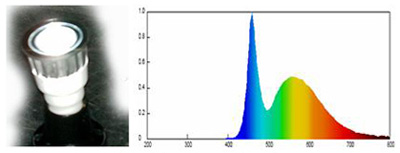

圖10：被測LED實物與光譜分布
2、表觀光源的測試

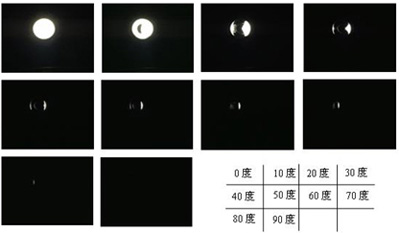

如圖11所示，我們利用表觀光源測試系統對白光LED進行了測試，上述9幅圖是在0度（正對）和90度方向上間隔10度拍攝得到的表觀光源像。理論上我們應該按各個方向進行光安全的測試評價，但是本文為簡單起見只對0度方向的情況進行測試評價（因為該方向光輸出最強），其它角度可以此類推。0度方向表觀光源大小為直徑2.5cm的圓斑。
圖11：白光LED表觀光源測試
四、LED光色測量與照明評價
LED照明的最終目的是取得最佳的照明效果，而判斷照明效果的好壞也取決于LED的光色測量。
1、現行的照明評價
現行的照明評價主要是根據幾個主要光學基本量：光通量、光亮度、光強度和光照度等來進行評價，其中前三個基本量主要用于光源的評價，光照度則是對光源光輻射作用面的評價。這些光學基本量是根據人眼的生物物理特性得到的一個國際照明委員會（CIE）認可光譜光視效率函數V（λ）與對應的輻射度量加權積分的結果，滿足關系：
式中的Km=683lm/W。
2、存在的問題與不足

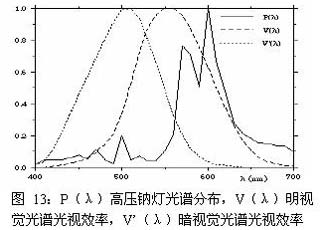

人眼的生物物理機理非常復雜，不同情況下對光刺激的響應也不同，大體上可以分為明視覺、暗視覺和中間視覺，其中中間視覺尤其復雜，因此上述的光譜光視效率并不能確切地表示照明的實際效果。如圖13所示：同一個光源在明視覺和暗視覺下對人眼造成的刺激值明顯不同。另外，國內現行的照明評價缺乏對光生物安全性的考慮，這可能會對人體造成不同程度的危害。
3、解決方法
（1）測試方法與儀器

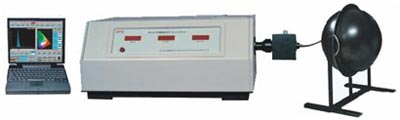

采用全光譜法測得LED的光譜分布，如圖11所示，利用光譜儀進行分光測試。
（2）評價方法
a）照明效果
根據不同視覺條件采用不同的光譜光視效率函數加權LED光譜分布數據，得到被測光源光輻射在對應視覺條件下的實際照明效果。例如，暗視覺時采用暗視覺光譜光是效率函數，明視覺時采用明視覺光譜光是效率函數，中間視覺采用中間視覺光譜光是效率函數。
b）光生物安全性
根據危害種類的采用對應的效果函數加權LED光譜分布數據得到實際危害效果。
總之，LED照明評價應該符合人體實際的生物物理需求。
五、總結與展望
第一、LED產業的發展離不開LED的光色測量技術，而為了適應LED的照明應用，未來的光色測量技術應該有新的突破。
第二、LED照明與光色測量應該以人為本，一切以適應人類的實際要求為導向。
第三、當前任務：
（1）加強人體相關的生物學基礎理論的研究，促進學科的交叉合作。
（2）與國際接軌，加快規范性文件的制定與實施，努力并積極地參與CIE、IEC等國際知名組織的活動。
（3）加大科研投入，研發具有自主知識產權的光色測量儀器。
（4）加強各類測試技術的研究，培養專業的測試人員，并加快提高質檢機構的裝備水平和檢測能力。
