數字萬用表判斷三極管管腳極性及管型的方法
數字萬用表判斷三極管管腳極性及管型的方法
數字萬用表的使用已非常廣泛,有朋友會說在測量某些元器件時，它不如指針式的萬用表，如測三極管,而且目前大部分文章介紹的都是如何用指南式萬用表檢測器件的方法。我倒認為數字萬用表在測量三極管時更加的方便。以下就是我自己的一些使用經驗，我是通常是這樣去判斷小型的三極管器件的。大家不妨試試看是否好用或是否正確，如有意見或問題可以發信給我。
手頭上有一些
BC337的三極管，假設不知它是PNP管還是NPN管。
圖1 三極管
我們知道三極管的內部就像二個二極管組合而成的。其形式就像下圖。中間的是基極（B極）。

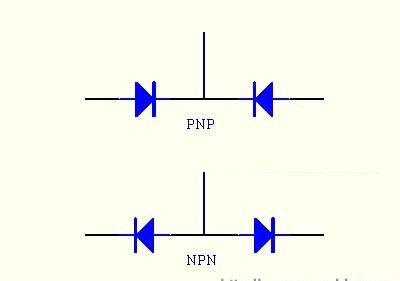

圖2 三極管的內部形式
首先我們要先找到基極并判斷是PNP還是NPN管�？瓷蠄D可知，對于PNP管的基極是二個負極的共同點，NPN管的基極是二個正極的共同點。這時我們可以用數字萬用表的二極管檔去測基極，看圖3。對于PNP管，當黑表筆（連表內電池負極）在基極上，紅表筆去測另兩個極時一般為相差不大的較小讀數（一般0.5-0.8），如表筆反過來接則為一個較大的讀數（一般為1）。對于NPN表來說則是紅表筆（連表內電池正極）連在基極上。從圖4，圖5可以得知，手頭上的BC337為NPN管，中間的管腳為基極。
圖3 萬用表的二極管測量檔

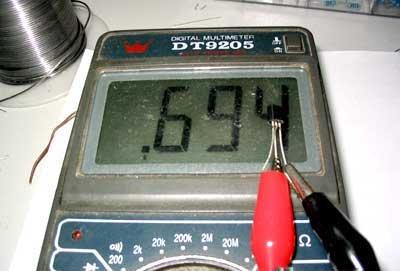

圖4 判斷BC337的B極和管型(1)

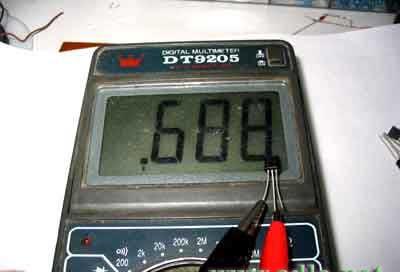

圖4 判斷BC337的B極和管型(2)
找到基極和知道是什么類型的管子后，就可以來判斷發射極和集電極了。如果使用指針式萬用表到了這個步可能就要用到兩只手了，甚至有朋友會用到嘴舌，可以說是蠻麻煩的。而利用數字表的三?徹?hFE檔（hFE測量三極管直流放大倍數）去測就方便多了，當然你也可以省去上面的步驟直接用hFE去測出三極管的管腳極性，我自己則認為還是加上上面的步驟方便準確一些。
把萬用表打到hFE檔上，BC337卑下到NPN的小孔上，B極對上面的B字母。讀數，再把它的另二腳反轉，再讀數。讀數較大的那次極性就對上表上所標的字母，這時就對著字母去認BC337的C，E極。學會了，其它的三極管也就一樣這樣做了，方便快速。
數字萬用表判斷三極管管腳極性及管型的方法
數字萬用表的使用已非常廣泛,有朋友會說在測量某些元器件時，它不如指針式的萬用表，如測三極管,而且目前大部分文章介紹的都是如何用指南式萬用表檢測器件的方法。我倒認為數字萬用表在測量三極管時更加的方便。以下就是我自己的一些使用經驗，我是通常是這樣去判斷小型的三極管器件的。大家不妨試試看是否好用或是否正確，如有意見或問題可以發信給我。
手頭上有一些
BC337的三極管，假設不知它是PNP管還是NPN管。圖1 三極管
我們知道三極管的內部就像二個二極管組合而成的。其形式就像下圖。中間的是基極（B極）。
圖2 三極管的內部形式
首先我們要先找到基極并判斷是PNP還是NPN管�？瓷蠄D可知，對于PNP管的基極是二個負極的共同點，NPN管的基極是二個正極的共同點。這時我們可以用數字萬用表的二極管檔去測基極，看圖3。對于PNP管，當黑表筆（連表內電池負極）在基極上，紅表筆去測另兩個極時一般為相差不大的較小讀數（一般0.5-0.8），如表筆反過來接則為一個較大的讀數（一般為1）。對于NPN表來說則是紅表筆（連表內電池正極）連在基極上。從圖4，圖5可以得知，手頭上的BC337為NPN管，中間的管腳為基極。
圖3 萬用表的二極管測量檔
圖4 判斷BC337的B極和管型(1)
圖4 判斷BC337的B極和管型(2)
找到基極和知道是什么類型的管子后，就可以來判斷發射極和集電極了。如果使用指針式萬用表到了這個步可能就要用到兩只手了，甚至有朋友會用到嘴舌，可以說是蠻麻煩的。而利用數字表的三?徹?hFE檔（hFE測量三極管直流放大倍數）去測就方便多了，當然你也可以省去上面的步驟直接用hFE去測出三極管的管腳極性，我自己則認為還是加上上面的步驟方便準確一些。
把萬用表打到hFE檔上，BC337卑下到NPN的小孔上，B極對上面的B字母。讀數，再把它的另二腳反轉，再讀數。讀數較大的那次極性就對上表上所標的字母，這時就對著字母去認BC337的C，E極。學會了，其它的三極管也就一樣這樣做了，方便快速。

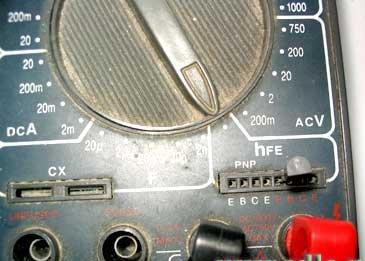

圖5 萬用表上的hFE檔

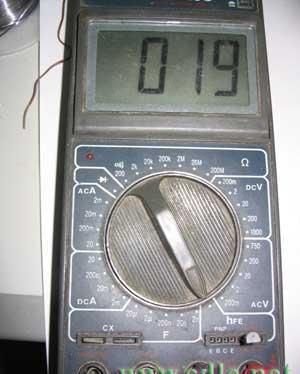

圖6 判斷C，E極

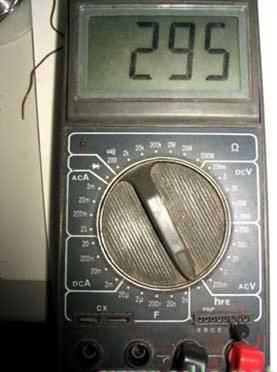

圖7 判斷C，E極
