繼電器的接觸電阻,吸合電壓與釋放電壓的檢測方法
(1)檢測觸點的接觸電阻：
用萬用表R×1Ω檔，測量繼電器常閉觸點的電阻值，正常值應為0。再將銜鐵按F，同時用萬用表測量常開觸點的電阻值，正常值也應為0。若測出某組觸點有一定阻值或為無窮大，則說明該觸點已氧化或觸點已被燒蝕。
(2)檢測電磁線圈的電阻值：
繼電器正常時，其電磁線圈的電阻值為25Ω～2 kΩ。額定電壓較低的電磁式繼電器，其線圈的電阻值較小；額定電壓較高的繼電器，線圈的電阻值相對較大。表1是常用的Jzc-21F型超小型直流電磁式繼電器(O．3 w)的主要參數，供選用和測量時參考。
規格
| 額定電壓
| 線圈電阻值
| 吸合電
| 釋放電
| 接點負荷
|
代號
| (DC)／V
| ／Ω(±10％)
| 壓／V
| 壓／V
| |
3
| 3
| 25
| 2.25
| O36
| 直流28v(3A)或交流120v(3A)
|
5
| 5
| 70
| 2.75
| O．6
| |
6
| 6
| 100
| 4.5
| O．72
| |
9
| 9
| 225
| 6.75
| 1.08
| |
12
| 12
| 400
| 9
| 1.44
| |
24
| 24
| 1600
| 18
| 2.88
| |
48
| 48
| 6400
| 36
| 5.76
|
若測得繼電器電磁線圈的電阻值為無窮大，則說明該繼電器的線圈已開路損壞。若測得線圈的電阻低于正常值許多，則是線圈內部有短路故障。
(3)估測吸合電壓與釋放電壓：
將被測繼電器電磁線圈的兩端接上0～35 V可調式直流穩壓電源(電流為2 A)后，再將穩壓電源的電壓從低逐步調高，當聽到繼電器觸點吸合動作聲時，此時的電壓值即為(或接近)繼電器的吸合電壓。額定工作電壓一般為吸合電壓的1．3～1.5倍。
在繼電器觸點吸合后，再逐漸降低電磁線圈兩端的電壓。當調至某一電壓值時繼電器觸點釋放，此電壓即是繼電器的釋放電壓(一般為吸合電壓的10％～50％)。
(4)估測吸合電流和釋放電流：

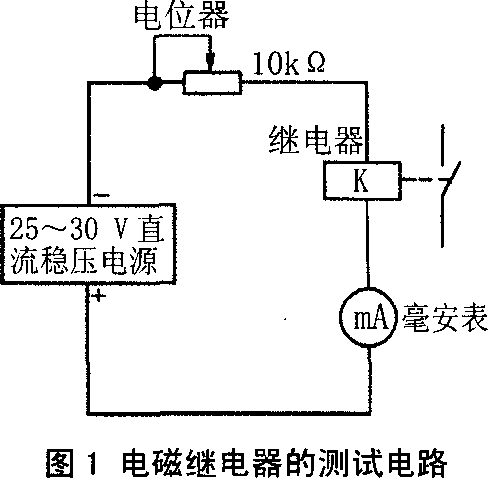

將被測繼電器電磁線圈的一端串接1 只毫安電流表(可用萬用表毫安檔)后再接直流穩壓電源(25～30 V)的正極，將電磁線圈的另一端串接1只10 kΩ的線繞電位器后與穩壓電源的負極相連，如圖所示。
接通電源后，將電位器的阻值由最大逐漸調小，當調至某一阻值時繼電器動作，其常開觸點閉合，此時電流表的讀數即是繼電器的吸合電流(繼電器的工作電流一般為吸合電流的2 倍)。再緩慢增大電位器的阻值，當繼電器觸點由吸合狀態突然釋放時，電流表的讀數即為繼電器的釋放電流。
將繼電器與測量電路斷開，用萬用表的電阻檔測量電磁線圈的直流電阻值，用測得的電阻值乘以繼電器的工作電流，得到的即是繼電器的工作電壓值。
