二極管,穩壓管代換方法
二極管,穩壓管代換方法
二極管,穩壓管代換方法
(1)可用特性相同，參數指標不低于原件的二極管代用。比如可用Ru2(650V、1A、1．5v)代用5295J(650V、1A、1．5V)、RG2(400V、1．5A、1．5v)代用S5295G(400V、1A、1．5V)。

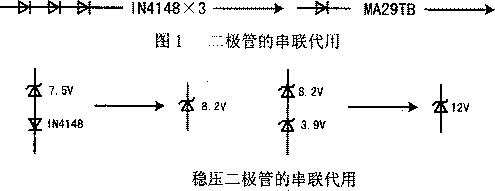

(2)MA29TB可用三只lN4148串聯代用。MA29TB實質上是3個PN結正向串聯的二極管，環境溫度越高，正向壓降越小，一般在1．8V～2．1V之間，用以確保在環境溫度變化時，起補償作用。
(3)可用兩只或多只穩壓二極管串聯等值代用另一穩壓管(滿足功率要求情況下)如圖所示。
注意：不可反過來代用，若原機是采用兩只或多只二極管相串使用，是為了抑制溫漂，起溫度補償作用，若用一只等值二極管代之，則整機性能變差。
(4)那些特殊二極管應用原型號代用(比如變?nèi)荻䴓O管、紅外二極管、發光二極管等)。另外，代用二極管須與原件特性相同。不能將硅、鍺管互代。
