規格額定電壓線圈電阻值吸合電釋放電接點負荷代號(DC)／V／Ω(±10％)壓／V壓／V33252.25O36直流28v(3A)或交流120v(3A)55702.75O．6661004.5O．72992256.751.08121240091.4424241600182.8848486400365.76 若測得繼電器電磁線圈的電阻值為無窮大，則說明該繼電器的線圈已開路損壞。若測得線圈的電阻低于正常值許多，則是線圈內部有短路故障。
(3)估測吸合電壓與釋放電壓：將被測繼電器電磁線圈的兩端接上0～35 V可調式直流穩壓電源(電流為2 A)后，再將穩壓電源的電壓從低逐步調高，當聽到繼電器觸點吸合動作聲時，此時的電壓值即為(或接近)繼電器的吸合電壓。額定工作電壓一般為吸合電壓的1．3～1.5倍。
在繼電器觸點吸合后，再逐漸降低電磁線圈兩端的電壓。當調至某一電壓值時繼電器觸點釋放，此電壓即是繼電器的釋放電壓(一般為吸合電壓的10％～50％)。

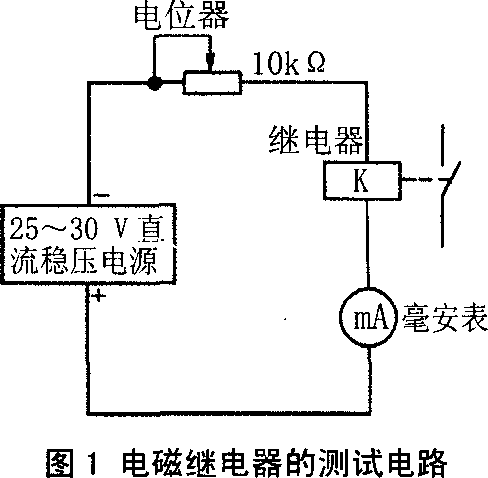

(4)估測吸合電流和釋放電流：將被測繼電器電磁線圈的一端串接1 只毫安電流表(可用萬用表毫安檔)后再接直流穩壓電源(25～30 V)的正極，將電磁線圈的另一端串接1只10 kΩ的線繞電位器后與穩壓電源的負極相連，如圖所示。

接通電源后，將電位器的阻值由最大逐漸調小，當調至某一阻值時繼電器動作，其常開觸點閉合，此時電流表的讀數即是繼電器的吸合電流(繼電器的工作電流一般為吸合電流的2 倍)。再緩慢增大電位器的阻值，當繼電器觸點由吸合狀態突然釋放時，電流表的讀數即為繼電器的釋放電流。
將繼電器與測量電路斷開，用萬用表的電阻檔測量電磁線圈的直流電阻值，用測得的電阻值乘以繼電器的工作電流，得到的即是繼電器的工作電壓值。
