三端穩壓器型號,功能及代換表
三端穩壓器型號,功能及代換表
表E18
三端穩壓器型號,功能及代換表
國外型號
| 名稱或功能
| 引腳功能
| 外形圖序
| 國外、國內直接互換型號
|
 KA78M18
| 三端固定正穩壓器18V/0.5A
| 56
| 國外：AN78M18、 _TO220FP-3Pkg.jpg) BA178M18T、HA178M18/P、L78M18/CV、L78M18ML、L78M18T、LM78M18、LM78M18CP、LM341P-18、MC78M18C、MC78M18/CP、 MC78M18CT、NJM78M18/A、TA78M18P、μA78M18/C、μA78M18CKC、μA78M18UC、μPC78M18/H:國內：CW78M18/T、W78M18
| |
KA78M20
| 三端固定正穩壓器20V/0.5A
| 56
| 國外：AN78M20、BM78M20T、HA178M2O/P、L78M20/CV、L78M20ML、L78M20T、MC78M20、MC78M20C、NJM78M20/A、TA781120P、μA78M20C、1.μPC78M20/H:國內：CW78M20/T、W78M20
| |
| KA78M24
| 三端固定正穩壓囂24V/0.5A
| 56
| 國外：AN78M24、 BA178M24T、HA1781124/P、L781124/CV、L781124ML、L78M24T、LM78M24、LM78M24CP、LM341P-24、MC78M24C、MC78M24/CP、MC78M24CT、NJM78M24/A、TA78M24P、μA78M24/C、μA78M24CKC、μA78Id24Uc、μPC781124/H:國內：CW78M24/T、W78M24
| |
KA78S40
| 開關電源脈沖頻率控制器
| E18

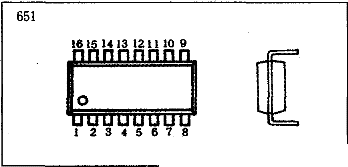

| 651
| 國外：μA78S40
|
KA78S40N
| 開關電源脈沖頻率控制器
| E18
| 651
| 國外：μA78S40PC
|
KA78T05ACH
| 三端固定正穩壓器5V/3A
| 30
| 國外：  MC78T05ABT;國內：CW78T05、W78T05
| |
KA78T05ACT
| 三端固定正穩壓器5V/3A
| 23
| 國外：MC78TOSACT;國內：W78T05、CW78T05
| |
KA78T05CH
| 三端固定正穩壓器5V/3A
| 30
| 國外：MC78T05BT:國內：CW78T05、W78T05
| |
KA78TOSCT
| 三端固定正穩壓器5V/3A
| 56
| 國外： MC78T05CT:國內：CW78T05、W78T05
| |
KA78T06ACH
| 三端固定正穩壓器6V/3A
| 30
| 國外：MC78T06ABT
| |
KA78T06ACT
| 三端固定正穩壓器6V/3A
| 23
| 國內：MC78T06ACT
| |
KA78T06cH
| 三端固定正穩壓器6V/3A
| 30
| 國外：MC78T06BT
| |
KA78T06CT
| 三端固定正穩壓器6V/3A
| 56
| 國外：MC78T06CT
| |
KA78T08AC
| 三端固定正穩壓器8V/3A
| 30
| 國外：MC78T08ABT
| |
KA78T08ACT
| 三端固定正穩壓器8V/3A
| 23
| 國內：MC78TOSACT
| |
KA78T08CH
| 三端固定正穩壓器8V/3A
| 30
| 國外：MC78T08BT
| |
KA78T08CT
| 三端固定正穩壓器8V/3A
| 56
| 國外：MC78T08CT
| |
KA78T12ACH
| 三端固定正穩壓器12V/3A
| 30
| 國外：MC78T12ABT:國內：CW78T12、W78T12
| |
KA78T12ACT
| 三端固定正穩壓器12V3A
| 23
| 國外： MC78T12ACT;國內：CW78T12、W78T12
| |
KA78T12CH
| 三端固定正穩壓器12V/3A
| 30
| 國外：MC78T12BT;國內：CW78T12、W78T12
| |
KA78T12CT
| 三端固定正穩壓器12V/3A
| 56
| 國外： MC78T12CT:國內：CW78T12、W78T12
| |
KA78T15ACH
| 三端固定正穩壓器15V/3A
| 30
| 國外： MC78T15ABT
| |
KA78T15ACT
| 三端固定正穩壓器15V/3A
| 23
| 國外： MC78T15ACT
| |
KA78T15CH
| 三端固定正穩壓器15V/3A
| 30
| 國外：MC78T15BT
| |
KA78T15CT
| 三端固定正穩壓器15V/3A
| 56
| 國外： MC78T15CT
| |
KA78T18ACH
| ||||
三端固定正穩壓器18V/3A
| 30
| 國外：MC78T18ABT；國內：CW78T18
| ||
KA78T18ACT
| 三端固定正穩壓器18V/3A
| 23
| 國外：MC78T18ACT：國內：CW78T18、W78T18
| |
KA78T18CH
| 三端固定正穩壓器18V/3A
| 30
| 國外：MC78T18BT;國內：CW78T18、W78T18
| |
KA78T18CT
| 三端固定正穩壓器18V/3A
| 56
| 國外：MC78T18CT;國內：CW78T18、W78T18
| |
KA78T24ACH
| 三端固定正穩壓器24V/3A
| 30
| 國外：MC78T24ABT;國內：CW78T24、W78T24
| |
KA78T24ACT
| 三端固定正穩壓器24V/3A
| 23
| 國外：MC78T24ACT:國內：CW78T24、W78T24
| |
KA78T24CH
| 三端固定正穩壓器24V/3A
| 30
| 國外：MC78T24BT:國內：CW78T24、W78T24
| |
KA78T24CT
| 三端固定正穩壓器24V/3A
| 56
| 國外：MC78T24CT:國內：CW78T24、W78T24
| |
KA79L05P
| 三端固定負穩壓器-5V/0.15A
| 45
| 國外：KIA79L05BP、KIA79L05PI
| |
KA79L06P
| 三端固定負穩壓器-5V/0.15A
| 45
| 國外：KIA79L06BP、KIA76L06PI
|
表E18
引腳
| 功能或應用
| 引腳
| 功能或應用
| 引腳
| 功能或應用
|
1
| 內置二極管陰極
| 7
| 運算放大器反相輸入
| 13
| 接電源正極VCC
|
2
| 內置二極管陽極
| 8
| 基準電壓(1.25V)輸出
| 14
| 峰值電流檢測
|
3
| 內置開關管發射極
| 9
| 比較器同相輸入
| 15
| 內置驅動管集電極
|
4
| 運算放大器輸出
| 10
| 比較器反相輸入
| 16
| 內置開關管集電極
|
5
| 運算放大器電源
| 11
| 接地
| ||
6
| 運算放大器同相輸入
| 12
| 外接定時電容
|
