常用帶阻晶體管代換表
常用帶阻晶體管代換表
常用帶阻晶體管代換表

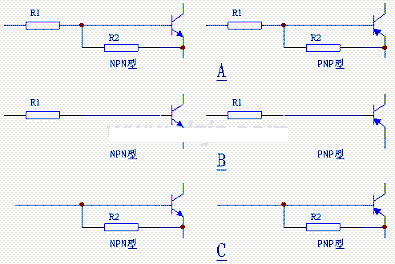

| 代換電路 | 主要電參數 | 可代換型號 | |||||
| 電路 代號 | R1 (KΩ) | R2 (KΩ) | Vcbo (V) | IC (A) | PCM (W) | NPN型 | PNP型 |
| A | 0.22 | 2.2 | 20 | 2 | 2 | HC1F2Q、HC1F3M | HQ1F2Q、HQ1F3M |
| 80 | 1 | 2 | HD1F2Q、HD1F3P | HR1F2Q | |||
| A | 0.47 | 1 | 20 | 2 | 2 | HC1L2N、HC1L2Q | HQ1L2N、HQ1L2Q |
| 80 | 1 | 2 | HD1L2N、HD1L3N | HR1A3M、HR1A4A | |||
| A | 0.47 | 4.7 | 30 | 0.7 | 0.2 | FB1L2Q、FB1L3N | FP1L2Q、FP1L3N |
| 50 | 1 | 2 | HD2A3M、HD2L2Q | HR1L2Q、HR1L3N | |||
| A | 1 | 1 | 30 | 0.7 | 0.2 | FB1A3M | FP1A3M |
| 20 | 2 | 2 | HC1A3M | HQ1A3M | |||
| 80 | 1 | 2 | HD1A3M | HR1F3P | |||
| A | 1 | 10 | 50 | 0.1 | 0.3 | HTC113Z(A、F、L、S、V）、UN4219 | UN4119、DTA113Z（A、F、L、S、V） |
| 60 | 0.1 | 0.25 | BA1A3Q、AA1A3Q | AN1A3Q、BN1A3Q、UN5119 | |||
| 60 | 0.1 | 0.15 | GA1A3Q、DTC113ZU | UN2119、BN2A3Q、KRC116S | |||
| A | 1 | 4.7 | 20 | 0.7 | 1 | UN1231 | |
| 60 | 0.7 | 1 | UN1231A | ||||
| A | 2.2 | 2.2 | 50 | 0.5 | 0.3 | 2SC3915、2SC3919、DTD123EK | 2SA1521、DTB123EK、UN2121 |
| 50 | 0.5 | 0.6 | 2SC3923、UN4221、RN1222 | 2SA1529、DTB123EA、UN4121 | |||
| A | 2.2 | 10 | 50 | 0.5 | 0.3 | 2SC3914、2SV3918、RN1227、UN4224 | 2SA1520、DTB123YK、RN2405 |
| 50 | 0.1 | 0.4 | RN1405、UN2224、DTD123YK | 2SA1524、RN2205、RB2227 | |||
| A | 3.3 | 10 | 50 | 0.5 | 0.6 | DTD133H（A、F、L、S、V)、DTD133HC | DTB133H（A、F、L、S、V）DTB133HC |
| 30 | 0.7 | 0.2 | FB1J3P、AB1J3P | FP1J3P、AP1J3P | |||
| A | 0.51 | 5.1 | 50 | 0.1 | 0.4 | UN1218、UN9218、UN5218 | UN1118、UN5118、UN9118 |
| B | 4.7 | 50 | 0.1 | 0.4 | UN5216、TDC143TU、RN1310、RT1N430M、FA1L3Z | UN5116、DTA143TU、RN2310、RT1P430M | |
| A | 4.7 | 4.7 | 50 | 0.1 | 0.4 | RN1001、AA1L3M、DTC143ES、UN421L、2SC4363、RT1N432S、FA1L3M、RN1401、UN221L、2SC4362 | AN1L3M、DTA143ES、RN2001、UN411L、2SA1655、2SA1656、RT1P432S、FN1L3M、DTA143EK、RN2401、UP211L |
| 60 | 0.1 | 0.2 | |||||
| A | 4.7 | 10 | 50 | 0.1 | 0.3 | 2SC4360、2SC4361、FA1L3N、UN221F、UN4216、AA1L3N、KSR100S、KSR1105、UN421F、RT1N432S、TDC143XS、GA1L3N、DTC143XU、TDC143XK | FN1L3N、DTA143XK、KSR2105、UN211F、RT1P432C、AN1L3N、DTA143XS、RT1P432S、UN411F、2SA1653、2SA1654 |
| 60 | 0.1 | 0.15 | |||||
| A | 4.7 | 22 | 50 | 0.1 | 0.3 | RT1N434S、DTC143Y（A、E、L、S、V、C、F、K）（注：括號內指DTC143YA、DTC143YE...) | RT1P434S、DTA143Y（A、E、L、S、V、C、F、K） |
| A | 4.7 | 47 | 50 | 0.1 | 0.4 | DTC143ZK（S）、RN1406、RN1006、RN1206、2SC4133、2SC4146、2SC4195、MMUN2233、KSR1014 | DTA143ZK（S）、RN2006、RN2206、RN2406、KSR2014、KSR2114、MMUN2133、2SA1591、2SA1597 |
| A | 10 | 10 | 50 | 0.5 | 0.3 | 2SC3912、2SC3398、2SC3920、DTC114ES、GA1A4M、UN5211、UN9211、DTC114EU、RN1302、2SC4398、RT1N14M、UN4211、BA1A4M、RN1202、2SC3402、RT1N141S | BN1A4M、UN4111、DTA114ES、RN2202、2SA1348、RT1P141S、RN2002、2SA1423、FN1A4M、UN2111、RN2402、2SA1344、GN1A4M、UN5111、DTA114EU、RN2302 |
| 50 | 0.1 | 0.4 | |||||
| 50 | 0.05 | 0.3 | |||||
| A | 2.2 | 47 | 50 | 0.1 | 0.4 | RN1005、DTC123JA（F、L、S、V）、KSR1013 | RN2005、DTA12JA（F、L、S、V）、KSR2013 |
| A | 22 | 47 | 50 | 0.1 | 0.4 | MMUN2234、FA1F4N、KSR1007、DTC124XS、RN1008、RN1108、AA1F4N、KSR1107、RN1408 | GN1F4N、TDA124XU、RN2308、FN1F4N、DTA124XY、RN2008、AN1F4N、KSR2007、RN2408 |
| 60 | 0.1 | 0.25 | |||||
| A | 22 | 22 | 50 | 0.1 | 0.3 | DTC124EA（F、L、S、V）、AA1F4M、RN1003、UN4212、2SC3400、DTC144EU、RT1N241S、2SC4397、DTC144EU、GA1F4M、RN1303、UN5212 | DTA124EA（F、L、S、V）、AN1F4M、RN2003、UN4112、2SA1346、RN2203、RT1P241S、DTA144EU、GN1F4M、UN5112、RN2303、2SA1677 |
| 60 | 0.1 | 0.25 | |||||
| A | 47 | 22 | 50 | 0.1 | 0.4 | DTC144WS、AA1L4L、RN1009、UN421E、RT1N44HS、2SC3397、2SC3401、FA1L4L、KSR1108、RN1409、UN221E、GA1L4L、DTC144WT | DTA144WS、AN1L4L、RN2009、UN411E、RT1P44HS、2SA1343、2SA1347、FN1L4L、KSR2108、RN2409、UN211E、GN1L4L、DTA144WT |
| 60 | 0.1 | 0.25 | |||||
| A | 47 | 47 | 50 | 0.1 | 0.4 | AA1L4M、DTC144ES、RN1004、UN4213、RN1204、RT1N441S、2SC3399、2SC4396、RN1304、UN5213、BA1L4M、2SC3653 | DTA144ES、AN1L4M、UN4113、2SA1345、BN1L4M、RN2204、RT1P441S、RN2004、RN2304、2SA1676、2SA1420、RN5113 |
| 50 | 0.1 | 0.3 | |||||
| A | 10 | 47 | 50 | 0.1 | 0.4 | BA1A4P、UN4214、RN1007、AA1A4P、2SC4048、RN1207、RN1N144S、RN1407、FA1A4P、UN2214、2SC4047、2SC4048、DTC114YS（E）、UN5214、RN1307 | BN1A4P、UN4114、RN2007、AN1A4P、RN2207、2SA1564、RT1P144S、RN2407、FN1A4P、UN2114、2SA1563、2SA1564、DTA114YS（E）、2SA1565、UN5114 |
| 50 | 0.07 | 0.3 | |||||
| A | 47 | 10 | 50 | 0.1 | 0.4 | GA1L4L、UN521E、DTC144WU、RN1309 | GN1L4L、UN511E、DTA144WU、RN2309 |
| A | 10 | 500 | 40 | 0.03 | 0.15 | UN5201 | UN5101 |
| B | 10 | 50 | 0.1 | 0.4 | BA1A4Z、UN4215、DTC114TS、RN1211、2SC3860、RT1N140S、AA1A4ZRN1011、RA1A4Z、UN2215、RT1N140C、DTC114TU、GA1A4Z、UN5215、RN1311、RT1N140M、DTC114TK、RN1411 | BA1A4Z、UN4115、DTA114TS、RN2211、2SA1497、RT1P140S、AN1A4Z、RN2011、FN1A4Z、UN2115、DTA114TK、RN2411、2SA1496、RT1P140C、DTA114TU、GN1A4Z、UN5115、RN2311、RT1P140M | |
| 50 | 0.1 | 0.3 | |||||
| 60 | 0.1 | 0.15 | |||||
| B | 22 | 50 | 0.1 | 0.3 | BA1F4Z、UN4217、DTC124TS、2SC4121、FA1F4Z、UN2217、DTC124TK、2SC4120、GA1F4Z、KSR1011、UN4217、UN9217、RN1112、KSR1111、RN1312、UN5217、DTC124TU、AA1F4Z | BN1F4Z、UN4117、DTA124TS、2SA1590、FN1F4Z、UN2117、DTA124TK、2SA1589、GN1F4Z、UN5117、DTA124TU、AN1F4Z、KSR2011、UN4117、UN9117、RN2112、KSR2111、RN2312 | |
| 50 | 0.1 | 0.4 | |||||
| 60 | 0.1 | 0.25 | |||||
| B | 47 | 50 | 0.1 | 0.3 | BA1L4Z、UN4210、DTC144TS、2SC3899、FA1L4Z、UN2210、DTC144TK、2SC3898、GA1L4Z、UN5210、DTC144TU、RT1N440C、KSR1012、KSR1112、RN1413、RTN4747M（S）、AA1L4Z、RN1013、UN4210 | BU1L4Z、UN4110、DTA144TS、2SA1509、FN1L4Z、UN2110、DTA144TK、2SA1508、GN1L4Z、UN5110、DTA144TU、RT1P440C、KSR2012、KSR2112、RN2413、RTP4747M（S）、AN1L4Z、RN2013、UN5210 | |
| 50 | 0.1 | 0.4 | |||||
| 60 | 0.1 | 0.25 | |||||
| C | 10 | 30 | 0.7 | 0.2 | FB1A4A HC1A4A
| FP1A4A HQ1A4A
| |
| 20 | 2.0 | 2.0 | |||||
| 60 | 1.0 | 2.0 | |||||
| A | 100 | 100 | 50 | 0.02 | 0.3 | DTC115EA、DTC115EF、DTC115EU、DTC115EL、DTC115ES、DTC115EV、DTC115EE、DTC115EC、DTC115EK、DTC115EU（A） | DTA115EA、DTA115EF、DTA115EU、DTA115EL、DTA115ES、DTA115EV、DTA115EE、DTA115EC、DTA115EK、DTA115EU（A） |
| A | 100 | 10 | 50 | 0.02 | 0.3 | DTC115UA、DTC115UF、DTC115UU、DTC115UL、DTC115US、DTC115UV、DTC115UC、DTC115UK（A） | DTA115UA、DTA115UF、DTA115UK（A）、DTA115UU、DTA115UL、DTA115US、DTA115UV、DTA115UC |
| C | 100 | 50 | 0.1 | 0.3 | DTC115GA、DTC115GF、DTC115GU、DTC115GL、DTC115GS、DTC115GV、DTC115GC、DTC115GK（9A） | DTA115GA、DTA115GF、DTA115GU、DTA115GL、DTA115GS、DTA115GV、DTA115GC、DTA115UC、DTA115GC | |
| B | 100 | 50 | 0.1 | 0.3 | DTC115TA、DTC115TF、DTC115TU、DTC115TL、DTC115TS、DTC115TV、DTC115TE、DTC115TC、DTC115TK（A） | DTA115TA、DTA115TF、DTA115TU、DTA115TL、DTA115TS、DTA115TV、DTA115TC、DTA115TK（A）、DTA115TE
| |
| B | 200 | 50 | 0.1 | 0.3 | DTC125TA、DTC125TF、DTC125TU、DTC125TL、DTC125TS、DTC125TV、DTC125TC、DTC125TK（A） | DTA125TA、DTA125TF、DTA125TU、DTA125TL、DTA125TS、DTA125TV、DTA125TE、DTA125TC、DTA125TK（A） | |
| B | 6.8 | 30 | 0.6 | 0.3 | DTC363TA、DTC363TF、DTC363TC、DTC363TL、DTC363TS、DTC363TV、DTC163TC、DTC363TK | ||
| 50 | 0.5 | 0.6 | |||||
| A | 6.8 | 6.8 | 20 | 0.6 | 0.3 | DTC363EA、DTC363EF、DTC363EC、DTC363EC、DTC363ES、DTC363EV、2SD1676、DTC363EK | |
