【圖】復合三極管內部結構及常見型號及互換表
(2011/12/5 10:06:00)
復合三極管內部結構及常見型號及互換表
復合三極管內部結構及常見型號及互換表
復合三極管內部結構及常見型號及互換表
什么叫復合管(復合三極管)?

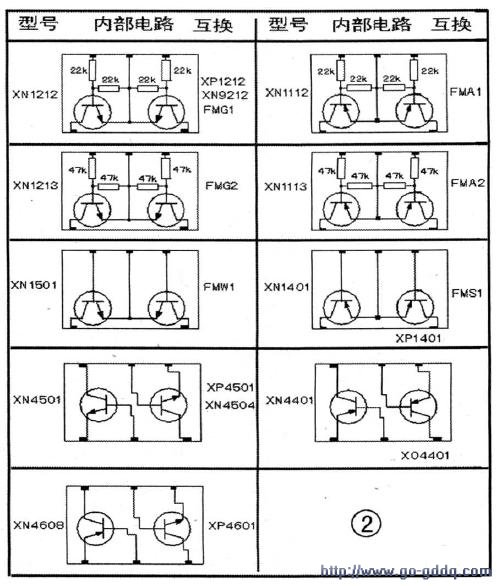

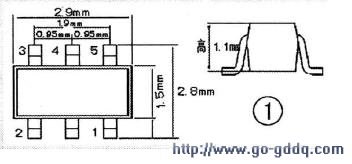

將兩個晶體三極管封裝到一個管子里。稱之為組合式貼片晶體管（也叫復合晶體三極管），其封裝形式及外形見圖1，內部電路見圖2。由于該型組合晶體管發展時間不長，各生產廠家的組合晶體管型號及內部電路連接線引腳方式不統一，因此，在沒有相關的技術和資料的情況下，要想維修電子設備是不可能的，了解認識電子元件是電器維修工作的基礎，否則無從談起。
