A8515高效白光LED驅動方案【圖】
(2011/11/29 10:39:00)
Allegromicro A8515高效白光LED驅動方案
Allegromicro公司的 A8515是寬輸入電壓范圍高效多輸出白光LED(Wled)驅動器,輸入電壓從5V到40V,最大LED電流120mA,LED電流精度0.5%,LED到LED電流匹配0.5%,集成了60V DMOS開關,可驅動多達12串LED燈(24個LED燈),開關頻率高達2.25MHz,PWM調光,主要用在平板LCD屏以及平板視頻顯示屏.本文介紹了A8515主要特性和優勢, 功能方框圖以及多個典型應用電路.

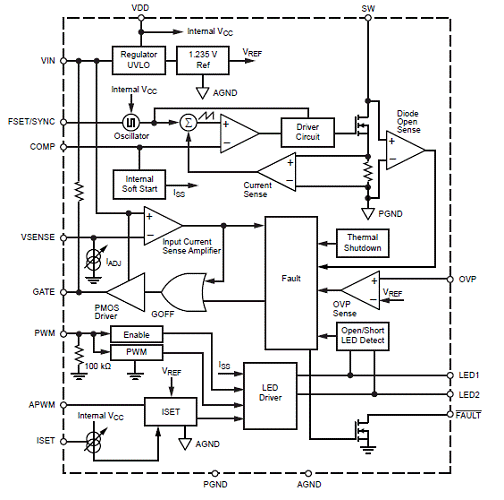

圖1.A8515功能方框圖

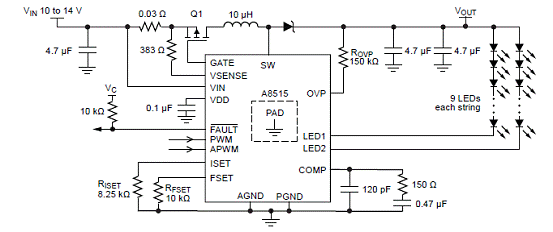

圖2.A8515典型應用框圖

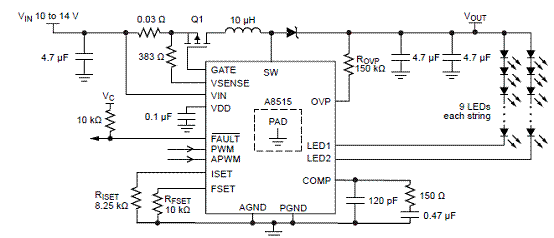

圖3.A8515設計案例應用電路圖

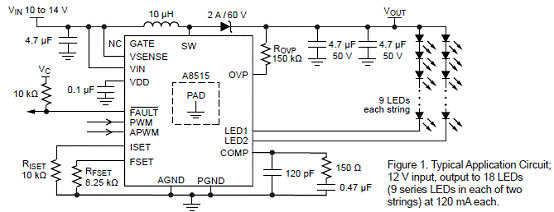

圖4.A8515升壓配置應用框圖

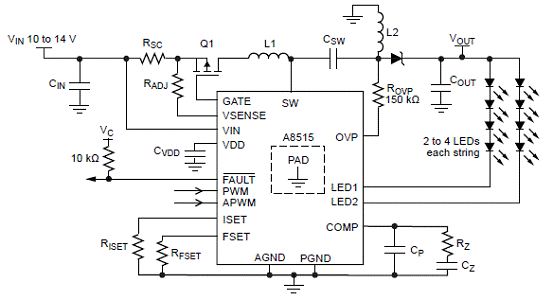

圖4.A8515 SEPIC配置應用框圖
Allegromicro公司的 A8515是寬輸入電壓范圍高效多輸出白光LED(Wled)驅動器,輸入電壓從5V到40V,最大LED電流120mA,LED電流精度0.5%,LED到LED電流匹配0.5%,集成了60V DMOS開關,可驅動多達12串LED燈(24個LED燈),開關頻率高達2.25MHz,PWM調光,主要用在平板LCD屏以及平板視頻顯示屏.本文介紹了A8515主要特性和優勢, 功能方框圖以及多個典型應用電路.
圖1.A8515功能方框圖
圖2.A8515典型應用框圖
圖3.A8515設計案例應用電路圖
圖4.A8515升壓配置應用框圖
圖4.A8515 SEPIC配置應用框圖
