TPS92210的LED照明驅動解決方案【圖】
(2011/11/28 13:55:00)
本文介紹TPS92210主要特性,功能方框圖,典型應用電路以及
TPS92210EVM-613評估板主要性能和指標,電路圖和材料清單(BOM).
德州儀器的TPS92210 是功率因素控制器(PFC) LED照明驅動控制器，它的PWM調制算法可隨開關頻率和初級電流而變,同時保持不連續或瞬態模式工作，具有高的效率和低的EMI，開路LED檢測等.主要用在TRIAC可調光LED照明設計,住宅區LED照明和道路照明等.

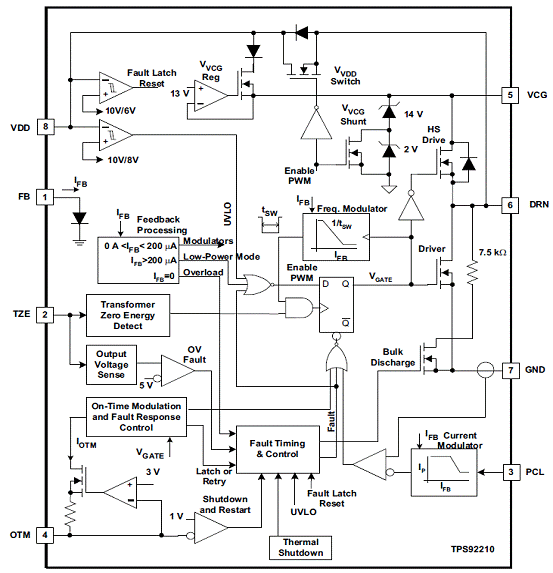

圖1.TPS92210功能方框圖

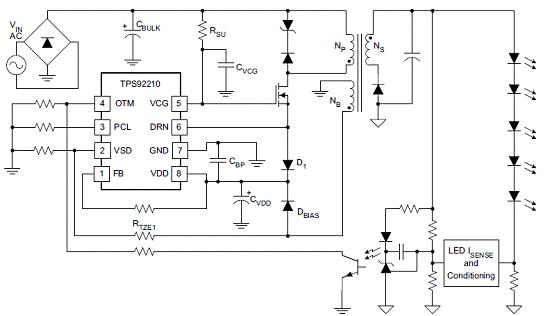

圖2.TPS92210典型應用電路圖
TPS92210EVM-613評估板電性能和指標:

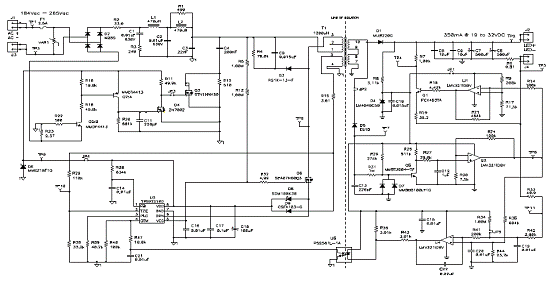

圖3.TPS92210EVM-613評估板電路圖

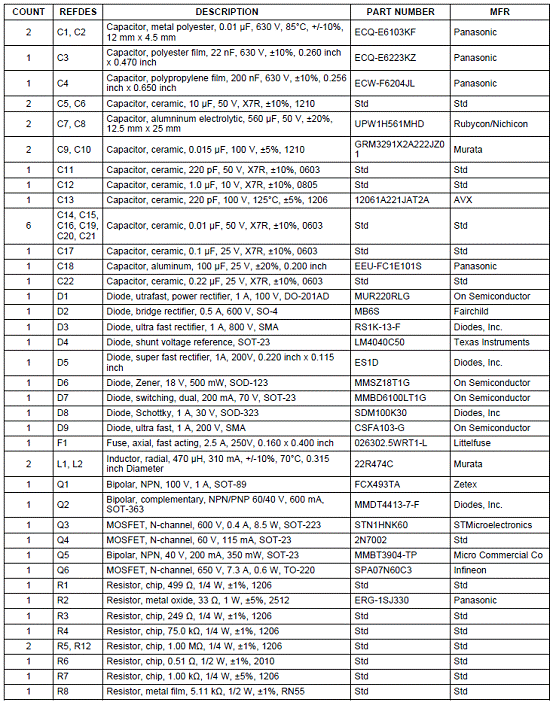

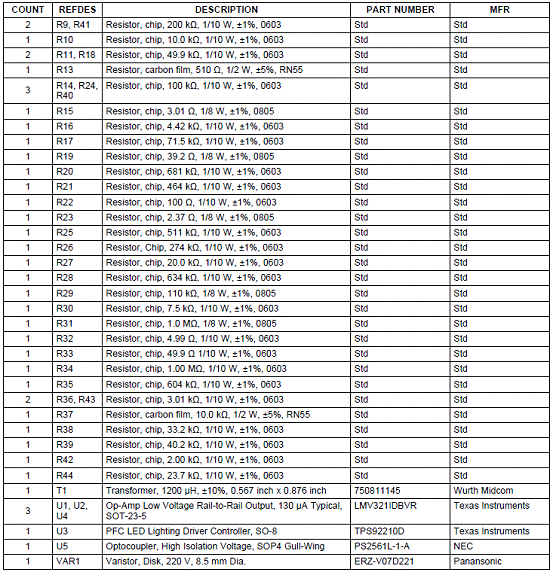

TPS92210EVM-613評估板材料清單(BOM):
TPS92210EVM-613評估板主要性能和指標,電路圖和材料清單(BOM).德州儀器的TPS92210 是功率因素控制器(PFC) LED照明驅動控制器，它的PWM調制算法可隨開關頻率和初級電流而變,同時保持不連續或瞬態模式工作，具有高的效率和低的EMI，開路LED檢測等.主要用在TRIAC可調光LED照明設計,住宅區LED照明和道路照明等.
圖1.TPS92210功能方框圖
圖2.TPS92210典型應用電路圖
TPS92210EVM-613評估板電性能和指標:
圖3.TPS92210EVM-613評估板電路圖
TPS92210EVM-613評估板材料清單(BOM):
