基音晶體和泛英晶體及等效電路圖
(2011/11/20 9:49:00)
一個石英諧振器既可利用其基頻振動，也可利用其泛音振動，前者稱為基音晶體，后者稱為泛音晶體。
石英片的振動具有多諧性，除基頻振動外，還有奇次諧波的泛音振動。
泛音頻率與基音頻率不成整數倍關系，只在奇數倍附近，且不能同時存在。泛音晶體一般利用3次和5次的泛音振動，而很少采用9次以上的泛音振動。
泛音晶體和基音晶體的等效電路相同，但參數值不同。

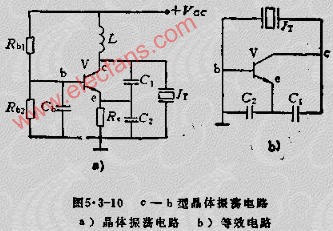

等效電路圖
