TDA2003中文資料(10W功率芯片)
TDA2003中文資料(10W功率芯片)
TDA2003特性：
電器參數：如表4-55-3所示。
表4-55-3 TDA2003電參數（Vcc=14.4V，TA=25 ℃）
TDA2003中文資料(10W功率芯片)
TDA2003特性：
TDA2003是TDA2002的改進型，其輸出功率更大，電路特點及內設的各種保護電路也與TDA2002相同，
它適用于收錄機及其它音響設備中作音頻音頻功率放大。
TDA2003引腳圖
tda2003引腳功能定義：TDA2003為5腳單列直插式，其引腳圖如下圖所示
其引腳功能定義如表4-55-2所示
表4-55-2 TDA2003引腳功能
1 2 3
| 同相輸入 反向輸入 地
| 4 5
| 輸出 Vcc
|

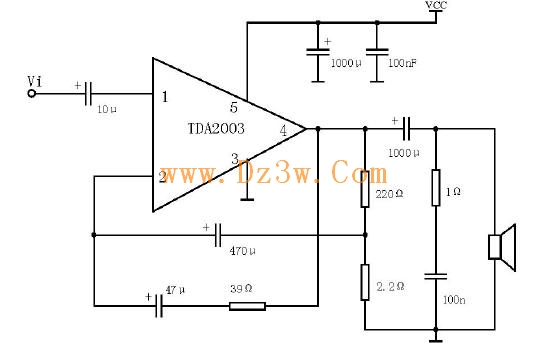

TDA2003應用電路圖
極限參數：如表4-55-1所示。
表4-55-1 TDA2003極限參數（TA=25 ℃）
參數名稱
| 符號
| 參數值
| 單位
| 備注
|
峰值電源電壓 直流電源電壓 工作電源電壓 輸出峰值電流（重復） 輸出峰值電流（非重復） 功耗 工作環境溫度 貯存溫度、結溫
| Vcc Vcc Vcc IO IO PD Topz Tstg，Tj
| 40 28 18 3.5 4.5 20 -30～75 -40～150
| V V V A A W ℃ ℃
| 50mS TA=90℃
|
電器參數：如表4-55-3所示。
表4-55-3 TDA2003電參數（Vcc=14.4V，TA=25 ℃）
參數名稱
| 符號
| 測試條件
| 最小值
| 典型值
| 最大值
| 單位
| |
直流特性（參考直流測試電路）
| |||||||
電源電壓
| Vcc
| 8
| 18
| V
| |||
靜態輸出電壓
| 6.1
| 6.9
| 7.7
| V
| |||
靜態電流
| 44
| 50
| mA
| ||||
交流特性（參考交流測試電路，Gv=40dB）
| |||||||
輸出功率
| PO
| THD=10%
| RL=4Ω
| 5.5
| 6
| W
| |
RL=2Ω
| 9
| 10
| |||||
RL=3.2Ω
| 7.5
| ||||||
RL=1.6Ω
| 12
| ||||||
輸入飽和電壓
| Visat
| 300
| mVrms
| ||||
輸入靈敏度
| VIS
| f=1KHz
| Po=0.5W，RL=4Ω
| 14
| mV
| ||
Po=6W，RL=4Ω
| 55
| ||||||
Po=0.5W，RL=2Ω
| 10
| ||||||
Po=10W，RL=2Ω
| 50
| ||||||
頻率響應
| B
| Po=1W，RL=4Ω
| 40～15K
| Hz
| |||
諧波失真
| THD
| f=1KHz，Po=0.05W～4.5W，RL=4Ω
| -
| 0.15
| -
| %
| |
f=1KHz，Po=0.05W～7.5W，RL=2Ω
| -
| 0.15
| -
| ||||
輸入阻抗（1腳）
| Ri
| f=1KHz
| 70
| 150
| -
| KΩ
| |
開環電壓增益
| GVO
| f=1KHz
| -
| 80
| -
| dB
| |
f=10KHz
| -
| 60
| -
| ||||
閉環電壓增益
| GVC
| f=1KHz RL=4Ω
| 39.5
| 40
| 40.5
| dB
| |
輸入噪聲電壓
| VNI
| B=22Hz～22KHz
| -
| 1
| 5
| μV
| |
輸入噪聲電流
| INI
| -
| 60
| 200
| pA
| ||
效率
| η
| f=1KHz
| Po=6W，RL=4Ω
| -
| 69
| -
| %
|
Po=10W，RL=2Ω
| -
| 65
|
| ||||
