基準穩壓源LM431主要參數及代換(中文資料)
基準穩壓源LM431主要參數及代換(中文資料)
基準穩壓源LM431主要參數及代換(中文資料)

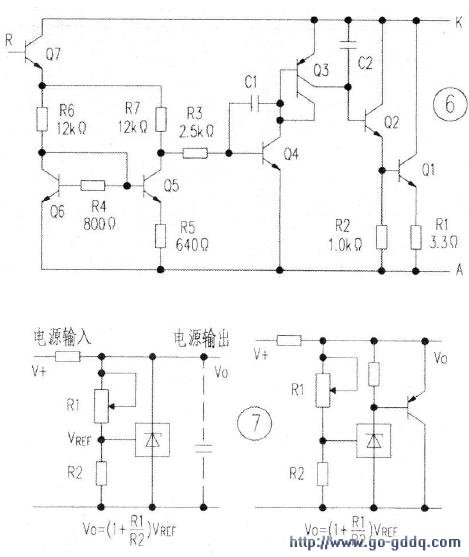

美國國家半導體公司生產的LM431，在穩壓電壓電路中被廣泛應用，具有良好的三端可分流基準源，它的電壓輸出可通過外圍電阻阻值調整得到2.5V～36V穩壓。LM431標準動態阻抗0.2Ω，LM431三端基準穩壓源封裝形式及外形見圖5，內部電路見圖6，三個電極為參考極R、陽極A、陰極K。LM431的封裝形式可分為TO－92、SC－8、DIP－8、SOT-23。
在LM431三端基準源內部電路中，有一個2.5V基準電壓電路，在標準條件下工作在閉環狀態中，輸出電壓VO參考R極電壓反饋的作用，這時電阻R1和R2的阻值確定時，兩個電阻對輸出電壓VO的分壓取樣送入內部電路，見圖7。當輸出電壓VO增大時，反饋量也隨之增大，其431內部電路對其分流也會相應加大，從而使輸出電壓VO下降，此時VO=（1+R1／R2）%VREF。調整R1的阻值，可使電路輸出電壓，從2.5V到36V輸出，該件被廣泛使用在開關電源、恒壓源、恒流源等電路中。表1列出了貼片生產公司的431的主要參數，封裝及代換表。
LM431,TL431主要參數及代換
