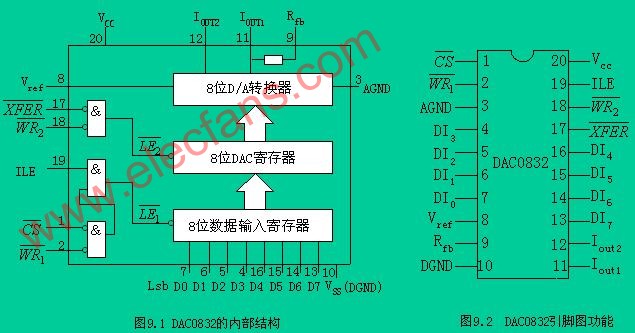

DAC0832是一個8位D/A轉換器芯片，單電源供電，從+5V～+15V均可正常工作，基準電壓的范圍為±10V，電流建立時間為1µs，CMOS工藝，低功耗20mm。其內部結構如圖9.1所示，它由1個8位輸入寄存器、1個8位DAC寄存器和1個8位D/A轉換器組成和引腳排列如圖9.2所示。

DAC0832的內部結構 DAC0832引腳圖功能

該D/A轉換器為20引腳雙列直插式封裝，各引腳含義如下：

(1)D7～D0——轉換數據輸入。

(2)CS——片選信號（輸入），低電平有效。

(3)ILE——數據鎖存允許信號（輸入），高電平有效。

(4)WR1——第一信號（輸入），低電平有效。該信號與ILE 信號共同控制輸入寄存器是數據直通方式還是數據鎖存方式：當ILE=1和XFER=0時，為輸入寄存器直通方式；當ILE=1和WR1 =1時，為輸入寄存器鎖存方式。

(5) WR2 ——第2寫信號(輸入),低電平有效.該信號與信號合在一起控制DAC寄存器是數據直通方式還是數據鎖存方式:當 WR2=0和XFER=0時,為DAC寄存器直通方式; 當WR2=1和XFER=0時,為DAC寄存器鎖存方式。

(6)XFER——數據傳送控制信號(輸入),低電平有效 。

(7)Iout2——電流輸出“1”。當數據為全“1”時，輸出電流最大； 為全“0”時輸出電流最小。

(8)Iout2——電流輸出“2”。

DAC轉換器的特性之一是：Iout1 +Iout2=常數。

(9)Rfb——反饋電阻端

既運算放大器的反饋電阻端，電阻（15KΩ）已固化在芯片中。因為DAC0832是電流輸出型D/A轉換器，為得到電壓的轉換輸出，使用時需在兩個電流輸出端接運算放大器，Rfb 即為運算放大器的反饋電阻，運算放大器的接法如圖9.3所示。

(10)Vref——基準電壓，是外加高精度電壓源，與芯片內的電 阻網絡相連接，該電壓可正可負，范圍為-10V～+10V.

(11)DGND——數字地

(12)AGND——模擬地
