開關電源電路元器件參數的在線計算

<SCRIPT language=javascript> var vin;// input voltage var vout;// output voltage var iout;// output current var vripple;// ripple voltage (peak to peak) var fmin;// minimum switching freq var vsat=1.0;// switch transistor saturation voltage var vf=0.4;// rectifier forward drop var r1; var r2; var r48=new Array( 1.0, 1.1, 1.2, 1.3, 1.5, 1.6, 1.8, 2.0, 2.2, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1, 10.0, 11.0, 12.0, 13.0, 15.0, 16.0, 18.0, 20.0, 22.0, 24.0, 27.0, 30.0, 33.0, 36.0, 39.0, 43.0, 47.0, 51.0, 56.0, 62.0, 68.0, 75.0, 82.0, 91.0); // choose feedback resistors for output voltage vo // output voltage is Vout=1.25(1+R2/R1) // function calcr1r2(vo) { var bv=vo*1000; var i; var j; vo=Math.abs(vo); for (j=0;j<48;j++)// go through R1 values { for (i=0;i<48;i++)// and try all R2 values { v=1.25*(1+(r48[i]/r48[j])); if (Math.abs(vo-v)40 || vin<3) { alert("Vin must be 3 to 40 volts"); return; } if (Math.abs(vin-vout)<(vsat+vf)) { alert("No suitable configuration for Vout at this Vin!"); return; } avo=calcr1r2(vout); // choose architecture if (vout>vin) { document.images["schematics"].src="http://www.dz3w.com/pic/01pic0904/1_29123301.gif"; // calculate some temporary values tontoff=(vout+vf-vin)/(vin-vsat); sumtontoff=1/fmin; toff=sumtontoff/(tontoff+1); ton=sumtontoff-toff; // calculate components ct=(4.0*0.00001*ton)*1000000000000; ipk=2*iout*(tontoff+1); if (ipk*1000>1500) alert("Switch peak current "+Math.floor(ipk*1000)+"mA exceeds 1500mA limit!"); rsc=0.3/ipk; lmin=(((vin-vsat)/ipk)*ton)*1000000; co=9*((iout*ton)/vripple)*1000000; document.forms["input"].elements["result"].value= "Ct="+Math.round(ct)+" pF\n"+ "Ipk="+Math.round(ipk*1000)+" mA\n"+ "Rsc="+Math.round(rsc*1000)/1000+" Ohm\n"+ "Lmin="+Math.round(lmin)+" uH\n"+ "Co="+Math.round(co)+" uF\n"+ "R=180 Ohm\n"+ "R1="+r1+"k R2="+r2+"k ("+Math.round(avo*100.0)/100.0+"V)"; } else { if (vout<0) { document.images["schematics"].src="http://www.dz3w.com/pic/01pic0904/1_29122739.gif"; // calculate some temporary values tontoff=(Math.abs(vout)+vf)/(vin-vsat); sumtontoff=1/fmin; toff=sumtontoff/(tontoff+1); ton=sumtontoff-toff; // calculate components ct=(4.0*0.00001*ton)*1000000000000; ipk=2*iout*(tontoff+1); if (ipk*1000>1500) alert("Switch peak current "+Math.floor(ipk*1000)+"mA exceeds 1500mA limit!"); rsc=0.3/ipk; lmin=(((vin-vsat)/ipk)*ton)*1000000; co=9*((iout*ton)/vripple)*1000000; document.forms["input"].elements["result"].value= "Ct="+Math.round(ct)+" pF\n"+ "Ipk="+Math.round(ipk*1000)+" mA\n"+ "Rsc="+Math.round(rsc*1000)/1000+" Ohm\n"+ "Lmin="+Math.round(lmin)+" uH\n"+ "Co="+Math.round(co)+" uF\n"+ "R1="+r1+"k R2="+r2+"k ("+Math.round(avo*100.0)/100.0+"V)"; } else { document.images["schematics"].src="http://www.dz3w.com/pic/01pic0904/1_29123046.gif"; // calculate some temporary values tontoff=(vout+vf)/(vin-vsat-vout); sumtontoff=1/fmin; toff=sumtontoff/(tontoff+1); ton=sumtontoff-toff; // calculate components ct=(4.0*0.00001*ton)*1000000000000; ipk=2*iout; if (ipk*1000>1500) alert("Switch peak current "+Math.floor(ipk*1000)+"mA exceeds 1500mA limit!"); rsc=0.3/ipk; lmin=(((vin-vsat-vout)/ipk)*ton)*1000000; co=((ipk*sumtontoff)/(8*vripple))*1000000; document.forms["input"].elements["result"].value= "Ct="+Math.round(ct)+" pF\n"+ "Ipk="+Math.round(ipk*1000)+" mA\n"+ "Rsc="+Math.round(rsc*1000)/1000+" Ohm\n"+ "Lmin="+Math.round(lmin)+" uH\n"+ "Co="+Math.round(co)+" uF\n"+ "R1="+r1+"k R2="+r2+"k ("+Math.round(avo*100.0)/100.0+"V)"; } } }

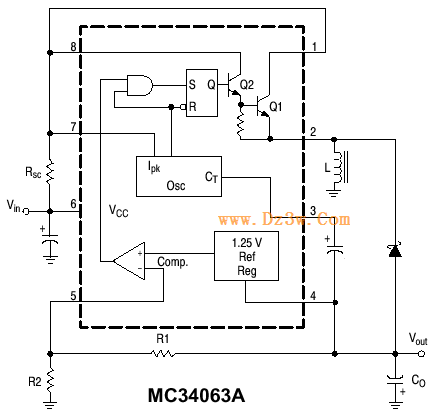

MC34063或IRM03A接成標準的DC—DC
1：極性反轉。
2：升壓。
3：降壓。
三種典型電路時，外圍元件參數的自動計算

使用方法：只要在左中部框中輸入你想要的參數，然后點擊“進行計算并且刷新電路圖”按鈕，它就可以自動給所有相關的外圍元件參數和相對應的標準電路圖紙，使設計DC—DC電路實現智能化高效化。關于警告：如果您輸入的參數超過了34063的極限，它會自動彈出警告窗口提醒您更改它們。特殊輸入：要設計極性反轉電路請在輸入或輸出電壓數字的前面加上負號，比如-5V。

MC34063或MC33063是一種用于DC－DC電源變換的集成電路，應用比較廣泛，通用廉價易購。極性反轉效率最高65％，升壓效率最高90％，降壓效率最高80％，變換效率和工作頻率濾波電容等成正比。

另外，輸出功率達不到要求的時候，比如＞250～300MA時，可以通過外接擴功率管的方法擴大電流，雙極型或MOS型擴流管均可，計算公式和其他參數及其含義詳見最下部詳細介紹即可。

輸入電壓 V 輸出電壓 V 輸出電流 mA 輸出電壓波紋大小 mV(pp) 工作頻率 kHz

外圍元件標稱含義和它們取值的計算公式：

Vout(輸出電壓)＝1.25V（１＋R1／R2）

Ct(定時電容)：決定內部工作頻率。Ct=0.000 004*Ton(工作頻率）

Ipk=2*Iomax*T/toff

Rsc(限流電阻)：決定輸出電流。Rsc＝0.33／Ipk

Lmin(電感)：Lmin＝(Vimin－Vces)*Ton/ Ipk

Co(濾波電容)：決定輸出電壓波紋系數，Co＝Io*ton/Vp-p(波紋系數）

固定值參數：

Vces=1.0V　　ton/toff=(Vo+Vf－Vimin)/(Vimin－Vces）　　Vimin:輸入電壓不穩定時的最小值　　

Vf=1.2V 快速開關二極管正向壓降

其他手冊參數：

參數名稱	符號	單位	MC34063（美國Motorola公司）	ＣＷ34063（國產）	IRM03A（日本夏普公司）
輸入電壓	Vin	V	2.5～40V	2.5～40V	2.5～40V
輸出電壓	Vout	V	1.25～40V	1.25～40V	1.25～40V
最大輸出電流	Iomax	A	1.5A	1.5A	1.8A
最高工作頻率	f	kHz	0.1～100KHZ	0.1～100KHZ	0.1～100KHZ
功率	P	W	1.25W	1.25W	0.9W
工作溫度	Ta	度	0～70度	0～70度	0～70度

在實際應用中要注意：

1：快速開關二極管可以選用IN4148，在要求高效率的場合必須使用IN5819！

2：34063能承受的電壓，即輸入輸出電壓絕對值之和不能超過40V，否則不能安全穩定的工作。
